產品型號: RA-3816
產品名稱:?38鋁制自由輸送機
滾筒使用鋁合金材料，自重輕,防銹性能好。適用于有特殊要求的場合。
>>說明
1.滾筒直徑:?38mm(壁厚1.6mm)
2.支架： 60mm槽型鋁材
3.幅寬: 100mm～500mm
4.承重量: max約72kg
>>仕様表
(単位 mm)
| 滾 筒 幅 寬 W (mm) | 100 | 200 | 300 | 400 | 500 | 600 | ||
| 滾筒承重強度 (kg) | 72 | 72 | 47 | 40 | 30 | 24 | ||
| 輸送機重量 3,000L (kg) | 50P | 12.6 | 16.9 | 21.2 | 25.6 | 29.9 | 33.6 | |
| 75P | 10.4 | 13.4 | 16.4 | 19.5 | 22.5 | 24.9 | ||
| 滾筒（含軸）重量 (g) | 110 | 175 | 240 | 305 | 370 | 435 | ||
| 型 號 | 滾筒外徑(φ)×壁厚 軸承 | 軸外徑(φ)×壁厚 加工 | 支架形狀I(lǐng)×K×t | 機 長 L | 滾筒幅寬 W | 滾筒間距 P | 轉彎半徑 R | |||||
| RA-3816 | 38×1.6 氧化鋁 沖壓軸承 | 8×1.2管 鍍鋅 半圓 | [ 60×30×3 氧化鋁 67 | 1000?1,500 2,000?3,000 | 100～600 50遞增 | 50?75 100 | 900 | |||||

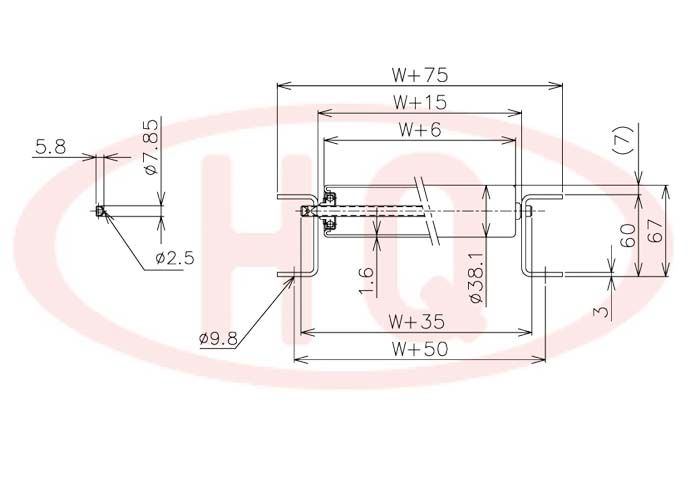

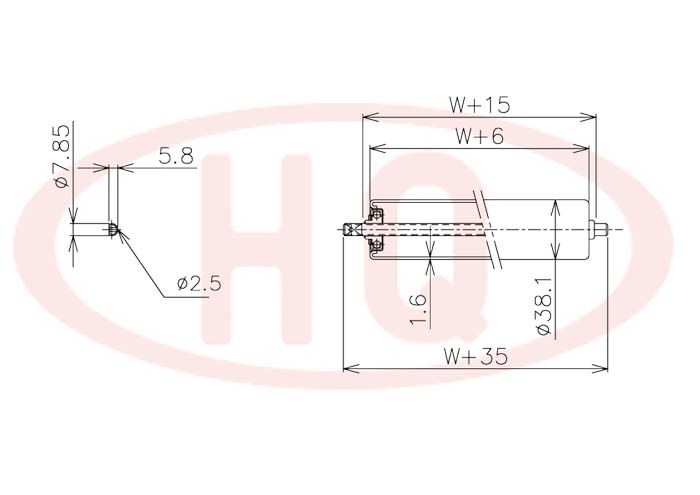

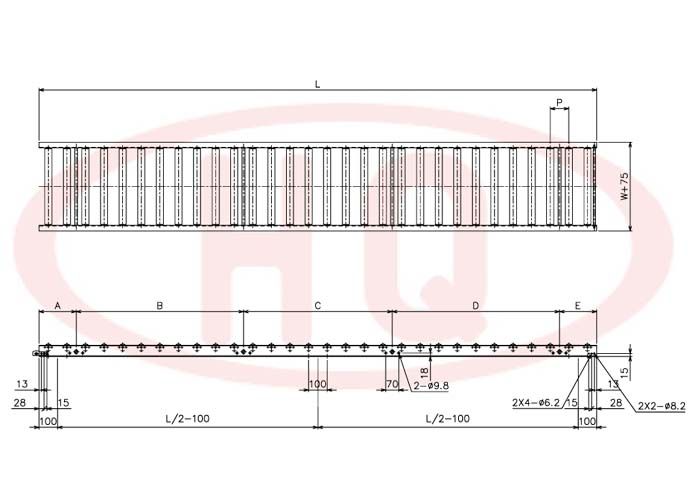

>>示意圖
